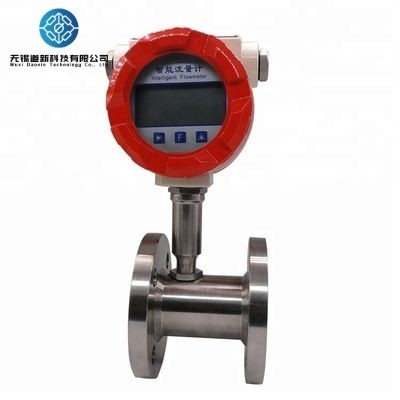

PN16-PN63 Basınç Mikro Turbin Akışölçörü Paslanmaz Çelik Turbin Akışölçörü

Name: PN16-PN63 Basınç Mikro Turbin Akışölçörü Paslanmaz Çelik Turbin Akışölçörü
Brand: Wuxi Daoxin Technology Co., Ltd.
SKU: DX-LWGYML
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Wuxi Daoxin Technology Co., Ltd.
Model numarası:	DX-LWGYML

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

Wuxi Daoxin Technology Co., Ltd.

Model numarası:

DX-LWGYML

Basınç:

PN16-PN63

Çıkış sinyali:

4-20mA/RS485/HART

Orta:

Temiz Sıvı Hava

Çalışma sıcaklığı:

-20 ~ +120 °C

Ölçüm aralığı:

<1200m3/saat

Malzeme:

304.316 litre

Nominal çap:

DN6-DN200

Sıvılık:

5~400mpa.s

Doğruluk:

0.5,1.0,1.5

Koruma sınıfı:

IP65

Vurgulamak:

High Light

Vurgulamak:

Mikro Turbin Akışölçüsü

PN16 Paslanmaz Çelik Türbin Akışölçörü

PN63 Paslanmaz Çelik Turbin Akışölçörü

Ticaret Bilgisi

Min sipariş miktarı:

Ambalaj bilgileri:

karton, 50cm*50cm*100cm

Teslim süresi:

2-5 iş günü

Ödeme koşulları:

T/T, L/C, Western Union

Yetenek temini:

100+takım+5

Ürün Tanımı

PN16-PN63 Basınç Mikro Turbin Akışölçörü Su Akış Algılayıcı Uygun Montaj

Ürün Tanımı

Turbin akış ölçerindeki sıvı, turbin korpusundan akıp, iç rotorun dönmesine neden olur. Rotor dönerken, alıcı sarmalda bir elektrik sinyali üretilir.Bu sinyal mühendislik birimlerine (litre) dönüştürülür., metreküp, galon vb.) yerel ekranında geçerlidir. Seçmeli aksesuar modülleri, sinyali diğer ekipmanlara aktarmak için kullanılabilir.İyi tekrarlanabilirlik, uygun kurulum/bakım, basit yapı vb.

Ürün Özellikleri

1Sensör impeleri, aşınmaya karşı dayanıklı ve uzun hassasiyet tutma süresine sahip özel alaşım rulmanı benimsiyor.

2Basit ve sağlam yapı, sökülmesi ve temizlenmesi kolay

3Çok noktalı doğrusal olmayan düzeltme, yüksek hassasiyet, verilerin 10 yıla kadar kesilmesi

4Farklı durumlar için uygun çeşitli sinyal çıkışı

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 0

Çalışma prensibi

LUGB tipi girdap akış ölçerleri, girdapların oluşumu ve akış hızı arasındaki ilişkinin Karman prensibi teorisini kullanarak tasarlanan ve üretilen bir akış ölçeridir.Buhar akışını ölçmek için kullanılabilir, gaz ve düşük viskozluklu sıvılar. Üçgen sütunlu bir üretici vücut sıvıya yerleştirilir ve sırayla üçgen prizmanın arkasında düzenli bir Karman girdabı oluşur.ve puanlamanın ayrılma sıklığı ölçülen ortamın akış hızına orantılıdır ((V)Bu nedenle, ölçülen sıvının akış hızı, akış ölçer sensörü başı tarafından girdap sayısını tespit ederek hesaplanabilir.ve sinyal işleme devresinde sensör diyaframına göre ölçülen ortamın hacim akış hızı hesaplanır.

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 1

Ürün Özelliği
1Yüksek doğruluk ve iyi tekrar edilebilirlik
2Algılama unsuru sıvıyla temasta değildir ve performans istikrarlıdır ve güvenilirliği yüksektir.
3Basit ve sağlam yapı, hareketli parçalar, uzun süreli güvenilir çalışma
41:10 aralığı oranıyla geniş ölçüm aralığı (15'e kadar özel)
5Basınç kaybı küçüktür, açıklık akış ölçümünün yaklaşık 1/4 ~ 1/2'si.

Teknik parametreler

Ölçme aracını:	Sıvı, gaz, doymuş buhar, aşırı ısınmış buhar
Orta akış hızı:	Sıvı 0,5 ~ 7 m/s, gaz 4 ~ 40 m/s, buhar 7 ~ 70 m/s
Kesinlik seviyesi:	Sıvı 1.0Gaz 1.5, tip 2 ekleyin.5
Mümkün ölçüm aralığı:	Reynolds sayısı 5103~7108
Normal ölçüm aralığı:	Reynolds sayısı 2104~7106
Adı çapı:	DN15 ~ DN300 (boru hattı tipi, sıkıştırma), DN150 ~ DN2000 (içeriye ekleme tipi veya özel)
Orta sıcaklık:	-40~80°C, orta sıcaklık -40~250°C, yüksek sıcaklık -40~350°C
Adli basınç:	1.0~6.3MPa (>6.3 özelleştirme için)
Kurulum yöntemi:	Flanş tipi, yerleştirme tipi, sıkıştırma tipi
Çıkış sinyali:	Voltaj dürtüsü: düşük seviye ≤ 1V, yüksek seviye ≥ 6V 2 tel sistemi 4-20mA (RS485, HART ile) Puls frekansı 0.1~3000Hz
Güç kaynağı:	3 telli darbe çıkışı 12V, 24VDC isteğe bağlı 2 tel güç kaynağı 24VDC Yerel ekran tipi 3.6V lityum 7.5AH pil, ömrü > 2 yıl
Yük direnci:	500Ω (24VDC ile beslendiğinde)
Elektriksel arayüz:	M20*1.5, 1/2" NPT
Vücut malzemesi:	SS304, SS316L (veya özelleştirme için)
Baş malzemesi:	döküm alüminyum, paslanmaz çelik koruma (veya özelleştirme)
Çevre koşulları:	Sıcaklık -20~+60°C, nispi nem 5% ~ 90%
Koruma seviyesi:	IP65
Patlama geçirmez sınıf:	ExdIIBT4Gb, ExdIIBT4Ga
