ABS Ultrasonik Seviye Ölçücüsü 4-20mA RS485 Ultrasonik Seviye Ölçücüsü

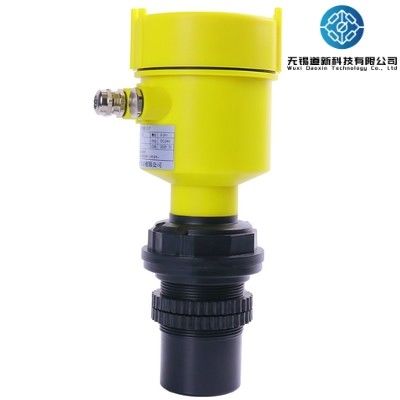

ABS Ultrasonik Seviye Ölçücüsü

Ultrasonik seviye ölçer
Ultrasonik seviye ölçer, bir mikroprosesör tarafından kontrol edilen dijital bir seviye ölçeridir.Ses dalgası sıvı yüzeyi tarafından yansıtılır ve daha sonra aynı sensör tarafından alınırBir piyoelektrik kristal tarafından elektrik sinyali haline dönüştürülür.Ses dalgasının iletimi ve alımı arasındaki zaman, sensörün sıvının yüzeyine olan mesafeyi ölçmesini hesaplamak için kullanılır.Temassız ölçüm nedeniyle, ölçülen ortam neredeyse sınırsızdır ve çeşitli sıvı ve katı malzemelerin yüksekliğini ölçmek için yaygın olarak kullanılabilir.

Ürün Tanıtımı
Ultrasonik seviye ölçer, sıvı yüksekliğini, tank yüksekliğini ve malzeme konumunu ölçmek için bir izleme cihazıdır.İki tel sistemi: güç kaynağı ve sinyal çıkışı paylaşılıyor; üç tel sistemi: güç kaynağı devri ve sinyal çıkışı devri bağımsızdır. DC 24v güç kaynağı kullanıldığında, 3 çekirdekli bir kablo kullanılabilir.Güç kaynağı negatif terminal ve sinyal çıkışı negatif terminal bir çekirdek tel paylaşmak; Dört tel sistemi: AC 220v güç kaynağı kullanıldığında veya DC 24v güç kaynağı kullanıldığında, güç kaynağı devresinin ve sinyal çıkış devresinin tamamen izole edilmesi gerekmektedir,Bir çekirdek kullanılmalıdır.. 4 çekirdekli bir kablo. DC veya AC güç kaynağı, 4 ~ 20mADC, yüksek ve düşük anahtar çıkışı.
Korozyona karşı ultrasonik seviye ölçer
Korozyona karşı ultrasonik seviye ölçer
Aralık: 0-60 metre, çeşitli formlar mevcuttur, çeşitli koroziv ve kimyasal durumlar için uygundur, yüksek hassasiyet, uzaktan sinyal çıkışı, PLC sistemi izleme.
Ultrasonik seviye ölçer üç parçadan oluşur: ultrasonik dönüştürücü (sonde), tahrik devri (modül) ve elektronik sıvı kristal görüntüleme modülü.

Zeki akustik yankı analiz edildi.

Zeki akustik teknoloji, herhangi bir hata ayıklama ve diğer özel adımlar olmadan, akıllı yankıyı analiz etmek için kullanılabilir, bu teknolojinin dinamik düşünme, dinamik analiz fonksiyonu vardır.Enstrümanın hassasiyetini, seviye hassasiyetini büyük ölçüde arttırır 0.5%, her türlü müdahale dalgasını oluşturabilir.

Ayrıntılar

Yüksek kaliteli şeffaf koruyucu kabuğu

Açık, sezgisel gözlem verileri, su geçirmez ve toz geçirmez tasarım, iç kabloları etkili bir şekilde korur

Koruyucu elektrik arayüzü.

ABS mühendislik plastik malzemesi kullanın, darbeye dayanıklı, yaşlanmaya dayanıklı, yüksek sıcaklığa ve düşük sıcaklığa dayanıklı, uzun hizmet ömrü.

Yüksek kaliteli mühürleme yüzüğü

İçeride kurulmuş bobin şok koruma, istikrar genel mühürleme yeteneği vardır

Yüksek kaliteli sonda tasarımı

Kapalı prob kullanarak, fiziksel mühürleme iyi, iç devreyi korumak

Ürün boyutu

Spesifikasyon

Çalışma prensibi
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backYansıtılan yankı dönüştürücü tarafından alınır ve elektrik sinyali haline dönüştürülür.Ses dalgasından nesnenin yüzeyine olan mesafeye orantılıdır.Ses dalgası iletim mesafesi S ile ses hızı C ve ses iletim süresi T arasındaki ilişki formülü ile ifade edilebilir: S=C×T/2.
Gönderilen ultrasonik darbe belirli bir genişliğe sahip olduğundan, yansıyan dalga ve iletilen dalga, dönüştürücüye yakın küçük bir alanda üst üste gelir.Kimliği belirlenemez ve mesafe değeri ölçülmez.Bu bölgeye ölçüm ölü bölge denir. Kör bölgenin boyutu ultrasonik seviyemeterin modeline bağlıdır.
Sonda kısmı ultrasonik dalgalar yayar. ultrasonik dalgalar havadan yoğunluğunda büyük bir farkı olan bir ortamla karşılaştığında yansıtırlar.ve yansıyan dalgalar sonda parçası tarafından alınacakSondu sıvı (objek) yüzeyine olan mesafe ultrasonik dalgaların geçtiği zamana oranlıdır:
Uzaklık [m] = zaman × ses hızı/2 [m]
Ses hızının sıcaklık telafi formülü: çevresel ses hızı = 331,5 + 0,6 × sıcaklık

Alan koşulları
Aşağıdaki durumlardan herhangi birinde dikkatli olun:
Köpüklü sıvı/katı
Etrafta güçlü voltaj, güçlü akım, güçlü elektromanyetik müdahale var. Yüksek voltaj, yüksek akım ve güçlü elektromanyetik müdahaleden kaçınmaya çalışın.
Güçlü rüzgar ve doğrudan güneş
Güçlü titreşim
Yüksek uçucu sıvılar ve büyük miktarda su buharı bulunan yerler
Kolay kristalleşen sıvı
Yukarıda belirtilen alan ortamına rastladığınızda, onu dikkatlice kullanmayı seçmelisiniz, ölçülen değerin doğruluğu azalır ve veriler dengesiz olabilir.ölçmek için ultrasonik bir seviye ölçüm cihazı kullanılması önerilmez..

Uygulama alanı
Su ve atık su arıtma: pompa odası, toplama kuyusu, biyokimyasal reaksiyon tankı, çökeltme tankı vb.
Elektrik enerjisi, madenler: morter havuzu, kömür gübre havuzu, su arıtma vb.
