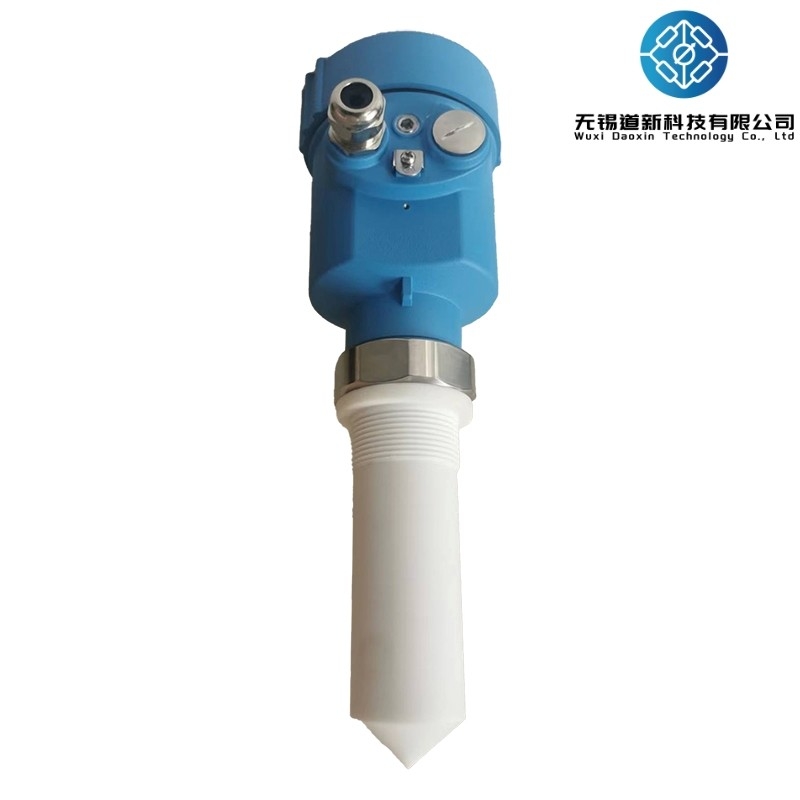

80G Radar Seviye Ölçüçüsü Su Arıtma Endüstrisi için Sıvı Seviye Enstrüman Serisi

Genel bakış

80G Ultra Yüksek Frekanslı Radar Seviye Ölçücüsü, hem dört tel hem de iki tel uygulamaları destekleyen Frekans Modüle Sürekli Dalga (FMCW) radar teknolojisini kullanarak 76-81GHz aralığında çalışır.Çeşitli özelliklerde mevcuttur., maksimum menzili 120 metreye kadar ve minimum kör noktası sadece 5 cm'dir. Daha yüksek çalışma frekansı ve daha kısa dalga boyu nedeniyle, özellikle katı uygulamalara uygundur.Cihaz, bir mercekten elektromanyetik dalgalar göndererek ve alarak çalışır., yüksek tozlu ve aşırı sıcaklık ortamlarında (+200°C'ye kadar) avantajlar sunar.ve çeşitli endüstriyel sektörlerdeki katkı maddeleri, veya plastik konteyner duvarları aracılığıyla seviyeleri ölçmek için.

Ana teknik özellikler

Çalışma prensibi

80G Radar Seviye Ölçücüsü, Frekans Modüle Sürekli Dalga (FMCW) teknolojisini kullanır. Anten yüksek frekanslı, frekans modüle edilmiş bir radar sinyali yayar.Radar sinyalinin frekansının doğrusal olarak artmasıylaGönderilen radar sinyali, ortam tarafından yansıtıldıktan sonra, aynı anten tarafından alınır.Gönderilen ve alınan sinyaller arasındaki frekans farkı ölçülen mesafeye doğrudan orantılıdır.Frekans farkı sinyali, yansıyan yankının spektrumunu elde etmek için Hızlı Fourier Transformasyonu (FFT) kullanarak işlenir ve daha sonra hedef nesneye olan mesafeyi hesaplamak için kullanılır.

Özellikleri

En az 0,05m kör bölge ile ±1mm'ye kadar yüksek ölçüm doğruluğu
Daha küçük anten boyutu, daha geniş bir çalışma koşulları aralığına uygundur
Çeşitli lens antenleri daha küçük bir emisyon açısı ve daha yoğun enerji sağlar,Diğer radar ürünlerine kıyasla benzer koşullarda daha güçlü yankı sinyallerine ve daha yüksek güvenilirliğe neden olur
Geliştirilmiş nüfuz yetenekleri, yapışkanlık ve yoğunlaşma varlığında bile normal çalışmayı sağlar
Düşük dielektrik sabitlere sahip ortamlar için daha istikrarlı ölçümler sağlayan daha büyük dinamik sinyal aralığı
