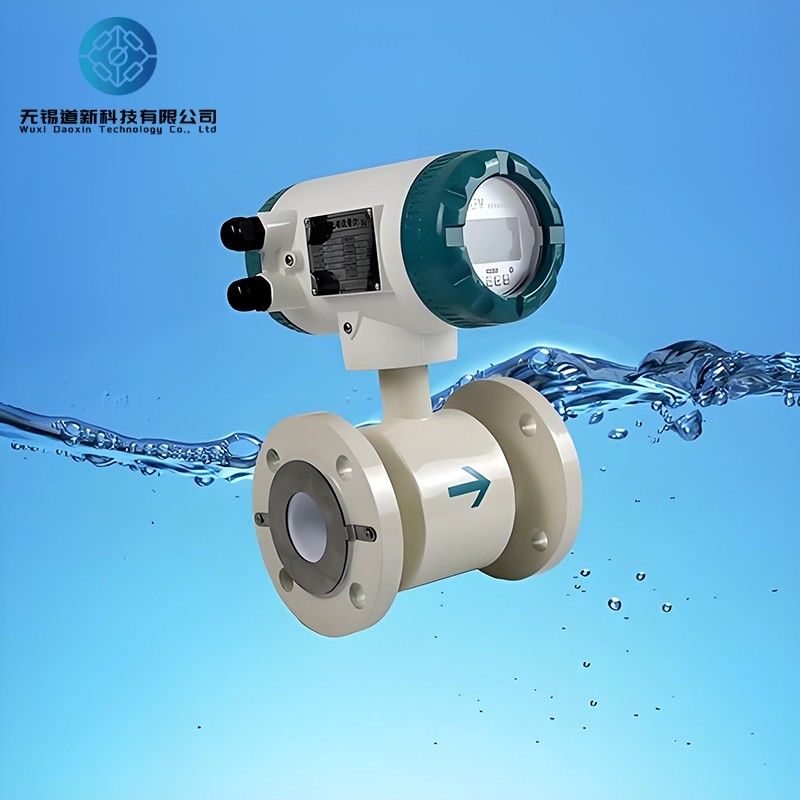

Hassas Volumetrik İndüksiyon Akışölçörü DN3 DN3000mm Elektromanyetik Akış Sensörü

Elektromanyetik indüksiyon tabanlı akışölçer serisi, hassas hacim ölçümleri için

Genel bakış

Elektromanyetik Akışölçer, iletken ortamların hacimsel akışını ölçmek için bir indüksiyon alettir.Kayıt için standart akım sinyalleri çıkarırken yerinde izleme ve görüntüleme sağlarBu, otomatik izleme ve kontrolü sağlar ve uzun mesafeli sinyal iletimine izin verir. Akışölçer, su tedarikleri gibi çeşitli endüstrilerde yaygın olarak kullanılır.,kimyasal, kömür, çevre koruma, hafif sanayi, metalürji, kağıt üretimi vb., iletken sıvıların akışını ölçmek için.

Ana teknik özellikler

Çalışma prensibi

Faraday'ın elektromanyetik indüksiyon yasasına dayanarak, ölçüm tüpünün duvarlarına bir çift algılama elektrotu yerleştirilmiştir.hem borunun eksenine hem de manyetik kuvvet çizgilerine dikİletici sıvı ölçüm tüpünün ekseninin boyunca hareket ederken, manyetik hatları kesiyor ve indüklü bir elektromotor kuvvet (EMF) üretiyor.Bu EMF, elektrotlar tarafından algılanır ve akış hızına doğrudan orantılıdır., formülle alınır:
E = KBVD
nerede:
E ∙ Elektromotor kuvvet;
Magnetik alan dağılımına ve eksen uzunluğuna ilişkin bir katsayısı;
B ∆ Manyetik indüksiyon gücü;
İletici sıvının ortalama hızı;
Elektrotlar arasındaki mesafe (ölçüm tüpünün çapı).
Sensör, indüklenmiş EMF'yi akış sinyali olarak dönüştürücüye gönderir, burada dijital filtreleme ve diğer işlemlerle güçlendirilir ve işlenir.Anlık ve toplam akış hızları arka ışıklı nokta matrisli LCD'de görüntülenirDönüştürücü, 4-20mA çıkış ve HART ve MODBUS protokollerini destekleyen RS485 iletişim arayüzlerine sahiptir.

Özellikleri

Ölçüm tüpünün içinde hareketli parçaları olmayan basit sensör yapısı, engellenmemiş sıvı akışını sağlar.
Kirli, aşındırıcı veya süspansiyonlu katı-sıvı iki fazlı ortamlarda akış ölçme yeteneğine sahiptir.
Ölçüm doğruluğu ortamın sıcaklığı, viskozluğu, yoğunluğu ve iletkenliği (belirli sınırlar içinde) tarafından etkilenmez.
Çıktı, akış profili (laminar veya türbülent olsun) ne olursa olsun, ortamın ortalama hızına oranlıdır.
Mekanik inersi olmadan hızlı tepki, anlık titreşimli akışın yanı sıra her iki yönde de akışı ölçme yeteneğine sahiptir.
Endüstriyel akış ölçer boyutlarının geniş bir yelpazesi mevcuttur.
